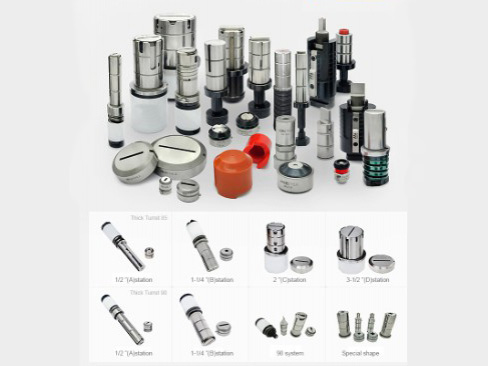

• Комплектующие для координатно-револьверного пробивного пресса с ЧПУ Amada со станцией A/B/C/D серии E85

  • Комплектующие для координатно-револьверного пробивного пресса с ЧПУ Amada со станцией A/B/C/D серии E85
    Комплектующие для координатно-револьверного пробивного пресса с ЧПУ Amada со станцией A/B/C/D серии E85 Комплектующие для координатно-револьверного пробивного пресса с ЧПУ Amada со станцией A/B/C/D серии E85 Комплектующие для координатно-револьверного пробивного пресса с ЧПУ Amada со станцией A/B/C/D серии E85 Комплектующие для координатно-револьверного пробивного пресса с ЧПУ Amada со станцией A/B/C/D серии E85 Комплектующие для координатно-револьверного пробивного пресса с ЧПУ Amada со станцией A/B/C/D серии E85 Комплектующие для координатно-револьверного пробивного пресса с ЧПУ Amada со станцией A/B/C/D серии E85 Комплектующие для координатно-револьверного пробивного пресса с ЧПУ Amada со станцией A/B/C/D серии E85
  • Ключевые характеристики
    1. Режим формования: ковка пресс-формы
    2. Материал изделия: легированная инструментальная сталь, 42CrMo и т.д.
    3. Сертификат: ISO9001
    4. Программное обеспечение для проектирования: AutoCAD, UG, Pro/E, SolidWorks

Технические характеристики:

Марка штамповочного станка с ЧПУ AMADA, TRU, Finn, Power, EUROMAC,VULVAN, LVD-STRIPPIT,SALVAGNINI, Durmazlar, MURATE, LFK, TAILIFT, JFY, Yawei и др.
Материал M2,D2,SKD11
Термическая обработка HRC 60°- 62°
Импульсы перед переточкой (для нержавеющей стали) Около 30000 импульсов
Импульсы перед переточкой (для мягкой стали) Около 50000 импульсов
Период использования инструмента (круг) Около 800000 импульсов
Период использования инструмента (форма) Около 600000 – 700000 импульсов
Время доставки 3 - 20 рабочих дней
Формовочные инструменты Формовочный инструмент Eko Form Up, инструмент для формирования тиснения, инструмент для формования экструзией, инструмент для штамповки отверстия для резьбы, инструмент для формирования моста, инструмент для пьедестала (экструзия и тиснение), инструмент для формирования жалюзи, инструмент Multi-Scribe, инструмент для разметки листов, инструмент для гибки, роликовые инструменты (роликовый зажим, роликовые ножницы, роликовое ребро) и т.д.
Опционально Покрытие TICN или оловом

Таблица рекомендуемых зазоров матрицы (справочные значения):

Тип привода NCT Тип материала / толщина 0.8 1.0 1.5 2.0 2.5 3.0 3.2 3.5 4.0 4.5 5.0 5.5 6.0
Гидравлический Холоднокатаная мягкая сталь 0.15-0.2 0.2-0.25 0.30-0.38 0.40-0.50 0.50-0.63 0.60-0.75 0.64-0.80 0.70-0.88 0.80-1.00 0.90-1.13 1.00-1.25 1.10-1.38 1.20-1.50
Алюминий 0.15-0.16 0.15-0.20 0.23-0.30 0.30-0.40 0.38-0.50 0.45-0.60 0.48-0.64 0.53-0.70 0.60-0.80 0.68-0.90 0.75-1.00 0.83-1.10 0.90-1.20
Нержавеющая сталь 0.20-0.24 0.25-0.30 0.38-0.45 0.50-0.60 0.53-0.75 0.75-0.90 0.80-0.96 0.88-1.05 1.00-1.20 1.13-1.35 - - -
Механический Холоднокатаная мягкая сталь 0.15 0.15-0.18 0.18-0.27 0.24-0.36 0.30-0.45 0.36-0.54 0.38-0.58 0.42-0.63 0.48-0.72 0.54-0.81 0.60-0.90 0.66-0.99 0.72-1.08
Алюминий 0.15 0.15-0.16 0.15-0.24 0.20-0.32 0.25-0.40 0.30-0.48 0.32-0.51 0.35-0.56 0.40-0.64 0.45-0.72 0.50-0.80 0.55-0.88 0.60-0.96
Нержавеющая сталь 0.15-0.18 0.15-0.22 0.21-0.33 0.28-0.44 0.35-0.55 0.42-0.66 0.45-0.70 0.49-0.77 0.56-0.88 0.63-0.99 - - -
2*(C) станции (В пределах диаметра 50.8 мм)
  • Комплектующие для координатно-револьверного пробивного пресса с ЧПУ Amada со станцией A/B/C/D серии E85

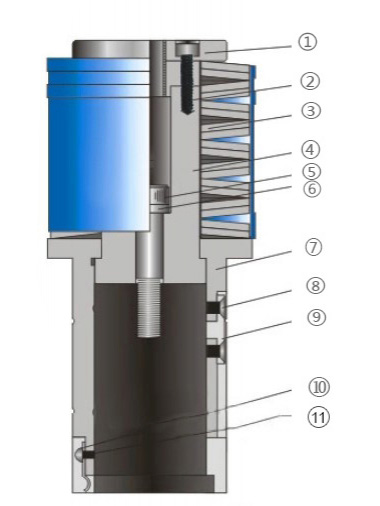

    1. Ударная головка
    2. Винт
    3. Дисковая пружина
    4. Подъем
    5. Винт с головкой под торцевой ключ
    6. Люверс
    7. Руководство
    8. Ключ направляющей пуансона
    9. Направляющий ключ
    10. Эластичный блок
    11. Винт с шаровой головкой
  • Комплектующие для координатно-револьверного пробивного пресса с ЧПУ Amada со станцией A/B/C/D серии E85

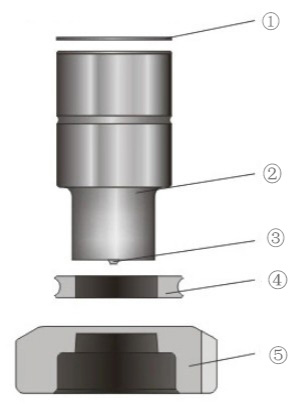

    1. Пробойник
    2. Корпус пуансона
    3. Эжектор
    4. Пластина съемника
    5. Штамп

Описание функций:

  • Пуансон имеет масляную канавку для уменьшения износа направляющей
  • Внутренняя сторона штампа выполнена в виде дуги окружности, что обеспечивает лучшую несущую способность лезвия, увеличивает срок службы
  • Отсутствие закругленной формы штампа, так как вогнутое тиснение режущей кромки предотвращает вытягивание и плавание заготовок
  • Направляющая поверхность со смазочными канавками, графитовая обработка для уменьшения износа револьверных отверстий станка
  • Поверхность пуансона может быть выполнена в виде руфтопа или виспера (шептала), сообщите об этом при заказе.
  • Угол руфтопа – 2°; Угол шептала – 5°.
