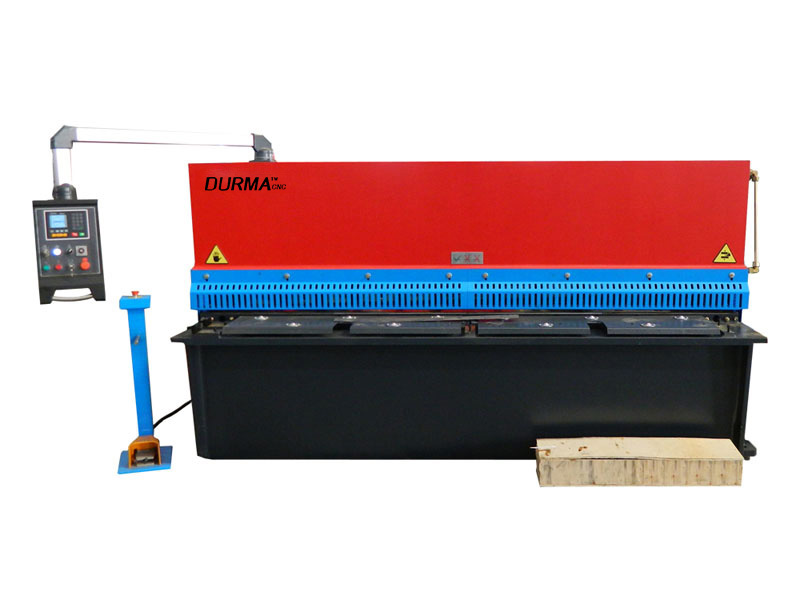

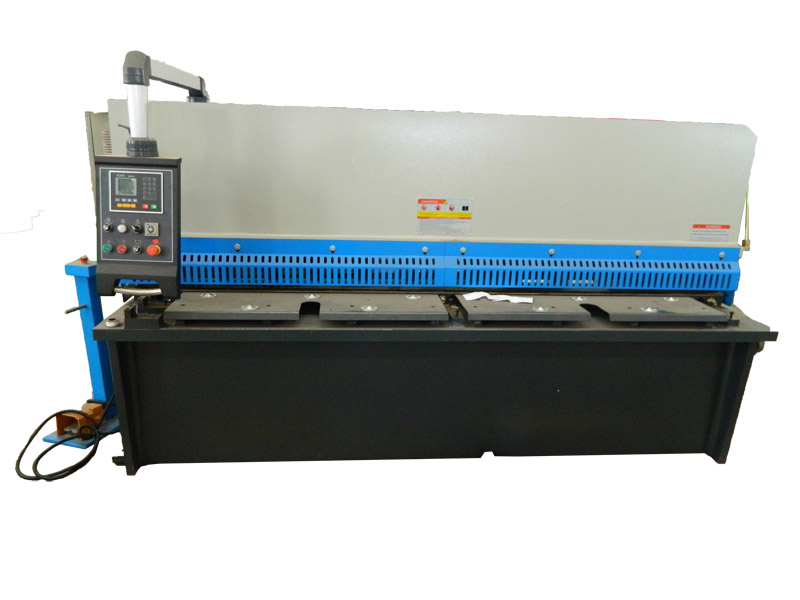

Гидравлические гильотинные ножницы
Ключевые характеристики
1. Система ЧПУ: Система ЧПУ E21s ESTUN
2. Электроника: Schneider-Франция, переключатель хода и концевой выключатель
3. Главный двигатель: Siemens-Германия
4. Стандарты безопасности: CE ISO SGS
Отправить запрос

Технические характеристики:

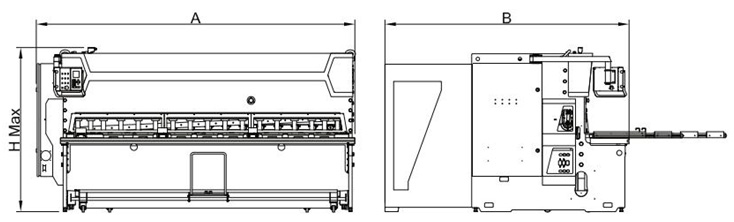

Модель	Толщина резки (мм)	Длина резки (мм)	Задний датчик (мм)	Угол резки (°)	Глубина горловины (мм)	Мощность двигателя (кВт)	Вес нетто (кг)	Габариты (ДxШxВ) (мм)
4x2000	4	2000	20-600	1.3	150	4	3200	2750x1500x1600
4x2500	4	2500	20-600	1.3	150	4	4000	3300x1500x1700
6x2500	6	2500	20-600	1.3	150	7.5	5800	3200x1650x2000
6x3200	6	3200	20-600	1.3	150	7.5	7000	3900x1650x2000
6x4000	6	4000	20-600	1.3	150	7.5	9000	4750x1800x2200
8x2500	8	2500	20-600	1.3	150	11	6000	3200x1700x2280
8x3200	8	3200	20-600	1.3	150	11	8300	3900x1750x2280
8x4000	8	4000	20-600	1.3	150	11	9500	4750x1800x2200
10x3200	10	3200	20-600	1.3	150	15	9500	3900x1850x2200
10x4000	10	4000	20-600	1.3	150	15	11000	4800x1900x2280
12x3200	12	3200	20-900	1.3	150	18.5	12000	3900x2200x2200
12x4000	12	4000	20-900	1.3	150	18.5	15800	4850x2280x2450

Технические характеристики:

Обтекаемый дизайн разработан в ЕС, рама машины изготовлена с применением обработки сваркой и отжигом.
Надежная немецкая интегрированная гидравлическая система Rexroth и гидравлическая трансмиссия эффективно сокращают проблемы, вызванные утечкой гидравлической жидкости.
Гидравлические ножницы с поворотной балкой представляют собой оборудование, которое поворачивает верхнее лезвие к пластине сдвига с меньшим углом сдвига и искажением, улучшая качество сдвига.
Задний упор регулируется высокоточным шариковым винтом, приводимым в действие контроллером E21S. Во время процесса преобразователь частоты предотвращает горизонтальное качание устройства позиционирования, что значительно повышает точность позиционирования.

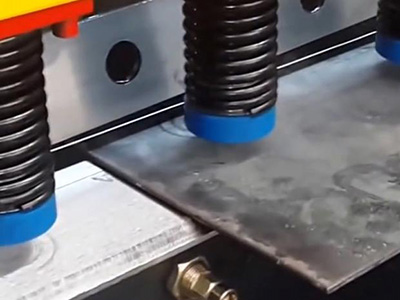

Легкое выравнивающее устройство, удобное для ручного управления; цилиндр давления со встроенным пружинным механизмом и нижней частью, снабженной прокладкой из специального материала для предотвращения отпечатков алюминия или других более мягких материалов.
Изготовленный из высококачественной легированной инструментальной стали станок соответствует требованиям ударной нагрузки и высокой износостойкости при работе.
Легкий и практичный кантилевер, простой интерфейс управления ЧПУ с функциями высокой точности.
Рабочий стол оснащен вращающимся стальным шариком для уменьшения сопротивления трения, защиты поверхности заготовки; защитные устройства, соответствующие требованиям безопасности: защита личной безопасности оператора; изысканный дизайн: мелкий материал легко режется.
Передняя опора материала оснащена регулятором перпендикулярности и позиционирования для обеспечения точности резки, простоты эксплуатации, практичности и эффективности.
Механизм быстрой регулировки для изменения зазора лезвия, простое ручное управление и бесступенчатая регулировка.

Основные характеристики

ЖК-панель высокого разрешения
Регулирующие двигатели и преобразователи частоты
Интеллектуальное позиционирование по оси X
Многоступенчатое программирование, 40 программ, каждая программа состоит из 25 шагов
Встроенное реле времени
Функция переключения одной кнопкой
Функция одностороннего позиционирования
Параметры резервного копирования и восстановления одним ключом
Китайский и английский язык
Метрическая/британская система

Комплектующие

2. Европейские стандарты безопасности
  1. Защита
  2. Защитные ограждения с каждой стороны могут защитить пользователя во время работы.
  3. Освещение (освещение рабочего стола)
2. Двигатель SIEMENS
  1. Двигатель известной немецкой марки увеличивает срок службы оборудования и обеспечивает его работу в условиях низкого уровня шума.

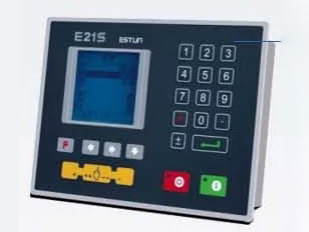

2. Система E21S
  1. Задний упор (ось X) управления движением
  2. Управление двигателем переменного тока или инвертором
  3. Интеллектуальное и одностороннее позиционирование
  4. Функция подсчета заготовок
  5. Двойной программируемый цифровой выход
  6. 40 сохраненных программ, 25 шагов на программу
  7. Резервное копирование/восстановление параметров одним ключом
  8. Единица измерения мм/дюйм
  9. Языки китайский/английский
2. Комплектующие SCHNEIDER ELECTRIC
  1. Высококачественные электрические детали хорошо работают, даже при нестабильном электричестве. Клиенты могут легко заменить комплектующие в любой точке мира.
  2. Преобразователь частоты
  3. Двигатели заднего упора управляются инвертором, что позволяет достичь высокой точности позиционирования заднего упора.
2. Режущее лезвие
  1. Верхнее лезвие с 4 режущими кромками, нижнее лезвие с 4 режущими кромками.
2. Шариковый винт HIWIN
  1. Регулируемый задний упор вверх и вниз
2. Клапан REXROTH
  1. Всемирно известный бренд REXROTH, суббренд BOSCH, является профессиональным поставщиком гидравлических комплектующих.
  2. Соединитель для трубок EMB
  3. Надежная структура, сокращающая возможность утечки масла.

Детали

Ножной переключатель KACON
Регулировка зазора между лопастями
Передние рычаги

Опциональные конфигурации

Световая завеса
Пневматическая крепь
Стол подачи передний

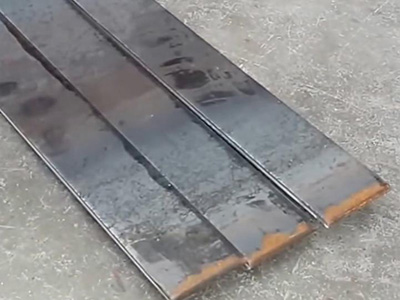

Образцы
